DETECTOR FLAT PANEL




1) EL HAZ EMERGENTE DEL AREA EN ESTUDIO LLEGA A LA PRIMER CAPA DONDE SON CONVERTIDOS EN FOTONES DE LUZ.
2) DICHOS FOTONES LLEGAN A LOS "TFTs" ( THIN FILM TRANSISTOR )Y SON CONVERTIDOS EN DIGITALES.HABIENDO UN TRANSISTOR POR PIXEL.
3) LA INFORMACION ES ENVIADA A LA UNIDAD DE PROCESAMIENTO DE IMAGEN PARA EL PROCESO FINAL DE LA IMAGEN .
4) AL FINALIZAR DICHO PROCESO LA IMAGEN ES CONVERTIDA EN ESCALA DE GRISES Y POSTERIORMENTE VISUALIZADA EN LOS DISTINTOS MONITORES .

domingo, 6 de septiembre de 2015

GENERADORES DE RAYOS X





El generador es el sistema que proporciona la adecuada energía al tubo de rayos x.
La red eléctrica proporciona una corriente monofásica de 220 V y 50 Hz. La corriente alterna fluye en pulsos y tiene una variación continua de voltaje. Invierte su polaridad, de positivo a negativo, a intervalos regulares, con una frecuencia de 50 ciclos cada según. Es monofásica porque en un momento dado tiene un valor determinado.
El tubo de rayos x requiere energía eléctrica para dos propósitos:
• desprender, por incandescencia, electrones del filamento catódico.
• acelerar los electrones del cátodo al ánodo.
El generador tiene un circuito para cada una de estas funciones, el circuito del filamento y el circuito de alto voltaje. Además, tiene un tercer circuito que regula el tiempo de exposición. Los tres circuitos están interrelacionados y el técnico puede acceder a ellos mediante la mesa de control.
El generador está protegido en el interior de una gran caja metálica sellada y repleta con aceite. Contiene:
• el auto transformador.
• el transformador de bajo voltaje para el circuito del filamento.
• el transformador de alto voltaje para el circuito cátodo-ánodo.
• los rectificadores para el circuito de alto voltaje.
De forma general el transformador reduce o aumenta el voltaje de la corriente alterna y el rectificador cambia la corriente alterna en corriente continua.

domingo, 7 de junio de 2015

SIGLAS DE IM DX



SIGLAS DE IMÁGENES DIGITALES
DE ORIGEN MEDICO
PACS : Picture Archiving Communication System.
DICOM : Digital Imaging and Communication in Medicine.
XA
ANGIOGRAFIA DIGITAL

CT
TOMOGRAFIA COMPUTADA

MR
RESONANCIA MAGNETICA

CR
RADIOLOGIA DIGITAL

US
ULTRASONIDO

NM
MEDICINA NUCLEAR

MG
MAMOGRAFIA DIGITAL

OT
OTROS TIPOS




domingo, 10 de mayo de 2015

DIGITALIZACION


SISTEMAS DE REGULACION AUTOMATICA DE LUZ/DOSIS

Los sistemas de regulación de dosis en intervencionismo deben ser altamente eficientes ya que su función debe ser “casi” automático, debe brindar una “ilusión”  de visualización online, tanto en la prestación de fluoroscopía como para la adquisición de imágenes.
1.ABC = CONTROL AUTOMATICO DE BRILLO.
2.AEC = CONTROL AUTOMATICO DE EXPOSICION.

3.AGC = CONTROL  AUTOMATICO DE GANANCIA.

martes, 5 de mayo de 2015

TRABAJO PRACTICO 2

SISTEMA TECNOLOGICO HEMODINAMICO


1)     Describa y esquematice la cadena de adquisición de imágenes y en Hemodinamia.

2)     Describa y esquematice el flujo desde la corriente eléctrica rectificada, hasta las imágenes DICOM.

3)     Esquematice en el mismo flujo, especificando que DISPOSITIVOS participan del mismo.

4)     Tubo y generador: generalidades y especifidades.

5)     Sistema IDI (formas, función, partes, pantalla de entrada y salida).

6)     Digitalización, describir que partes de la cadena participan en ella y como se forma la imagen final.

7)     de qué manera y con que dispositivos se regulan la luz/dosis de Hemodinamia?.

8)     Describa como se forma la imagen en un angiografo “FLAT PANEL”.


9)     Como se archivan las imágenes digitales?.


10) Describa que es una workstation, en que se diferencia a una estación de revisión. Que tareas se realizan en ella ?.


11)   Cuáles son las posibilidades de transferencia de IM DX tanto sean local como globalmente? redes MAN/WAN/LAN.

miércoles, 22 de abril de 2015

SALAS HIBRIDAS


SALA DE HEMODINAMIA



DIBUJE:
1.ANGIOGRAFO.
2.MONITOR DE SIGNOS VITALES.
3.BOMBA INYECTORA.
4.IVUS.
5.MESA QUIRURGICA.
6.ANAQUELES DE MATERIALES.
7.OTROS DISPOSITIVOS.( los que usted considere necesarios )









miércoles, 25 de febrero de 2015

IDI

                                     PANTALLA DE SALIDA




complete las diferentes capas de la pantalla de salida del IDI.

IDI

                             PANTALLA DE ENTRADA




COMPLETE LAS DIFERENTES CAPAS DE LA PANTALLA DE ENTRADA DEL IDI.

lunes, 7 de abril de 2014

TRABAJO PRACTICO 1 2014

TRABAJO PRACTICO 1
2014
1.   DEFINA HEMODINAMIA. CUALES SON SUS PRINCIPALES CARACTERISTICAS ?.

2.   DESCRIBA LA TECNICA DE SELDINGER DE ACCESO VASCULAR.

3.   DESCRIBA EN DETALLE LA TECNICA DE ACCESO RADIAL.

4.   QUE MATERIALES SON NECESARIOS PARA REALIZACION DE ESTUDIOS EN HEMODINAMIA?

5.   DESCRIBA UNA CINECORONARIOGRAFIA.


6.   DESCRIBA UNA ANGIOPLASTIA CORONARIA.

7.   DESCRIBA LA ESPECIFICIDAD DE UNA SALA DE HEMODINAMIA.

8.   QUE EQUIPAMIENTO DE APOYO ES NECESARIO EN UN DEPARTAMENTO DE HEMODINAMIA? .

9.   COMO SE CONFORMA EL EQUIPO DE RECURSOS HUMANOS EN HEMODINAMIA?.

 CUAL ES EL ROL DEL TECNICO EN UN DEPARTAMENTO DE HEMODINAMIA?.

viernes, 8 de febrero de 2013

DIGITALIZACION


ISTM
DIAGNOSTICO POR IMÁGENES

ESPECIALIDAD : HEMODINAMIA

APENDICE 2

DIGITALIZACION




PROFESOR: T.R ENRIQUE ARIAS


EL PROCESO DE DIGITALIZACION ESTABLECE DOS DIVISIONES EN SU ESTUDIO :
1.EL HARDWARE O DISPOSITIVOS INVOLUCRADOS.
2.EL SOFTWARE O PROCESOS INFORMATICOS QUE REALIZAN EL PROCESO DE LA SEÑAL DETECTADA.

LA VIDEO CAMARA YA HEMOS DICHO PUEDE SER DE DOS TIPOS :
1.CAMARA DE VIDEO DIGITAL ( LA MAS COMUN ES LA DE TIPO CCD)
2.LA VC ANALOGICA, QUE NECESITA EN CASO DE EXISTIR UN CAD QUE CONVIERTA LA SEÑAL ELECTRONICA RECIBIDA EN DIGITAL.

CAMARA CCD                                 CAMARA ANALOGICA















EN CASO DE LA CAMARA CCD ES FUNDAMENTAL SABER QUE CARACTERÍSTICAS TECNOLÓGICAS TIENE:
1.MATRIZ , LAS MAS HABITUALES SON DE 512, 1024 y 2024.
2.LA MEDIDA DEL PIXEL.( QUE ES DEFINIDO POR EL TAMAÑO DE LA MATRIZ).
3.RANGO DINÁMICO (O ESPESOR DEL PIXEL) QUE NOS DEFINE LA CANTIDAD DE GRISES QUE PUEDE DIBUJAR EL SISTEMA.










EL PROCESO DE DIGITALIZACION RECONOCE  CUATRO ETAPAS :
1.DETECCION DE LA SEÑAL ANALOGICA
 ( ELECTRONICA).














2.MUESTREO.













3.CUANTIZACION.










4.CODIFICACION.










lunes, 13 de agosto de 2007

ANGIOGRAFO DIGITAL


GUIA 1 - SEGUNDO CUATRIMESTRE


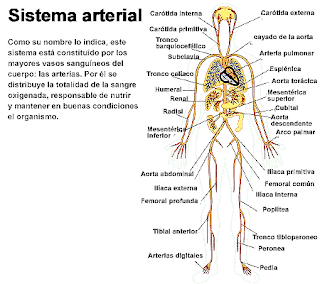

•Que es Hemodinamia?


•Cuáles son sus principales características?


•Porque es un técnica minimamente invasiva?


•Describa la técnica de SELDINGER.


•Que es FLUOROSCOPIA?.


•Que es y que estudia la CCG?.


•Además del corazón que estudia y trata Intervencionismo?

martes, 26 de junio de 2007

RADIOPROTECCION


anteponer una barrera enter el foco emisor y nosotros alejarnos lo mas posible del foco(el paciente)

RECOMENDACIONES PARA LA REDUCCION
DE LA EXPOSICION A RADIACIONES

EXISTEN TRES PRINCIPIOS CARDINALES PARA LA PROTECCION FRENTE A LAS RADIACIONES Y QUE DEBERIAN SER SIEMPRE CONTROLADOS :

1. CORTO TIEMPO DE EXPOSICION A LA RADIACION.

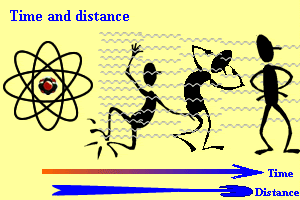

2. AUMENTAR AL MAXIMO LA DISTANCIA ENTRE LA FUENTE DE RADIACION Y LA PERSONA EXPUESTA.

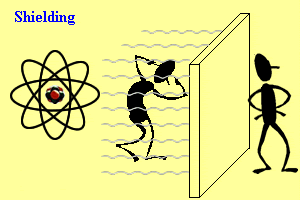

3. MATERIAL PROTECTOR ENTRE LA FUENTE Y LA PERSONA EXPUESTA.





RADIOLOGIA INTERVENCIONISTA
( Hemodinamia-Rx con portatiles-Rx en quirófano)


La radioproteccion en esta área del diagnostico por imágenes, tiene los conceptos
generales de la exposición a radiaciones ionizantes, ahora bien, su especificidad esta dada por:
los operadores “ cohabitan” el mismo ámbito donde se le realiza la practica a los pacientes, por lo que, también la protección es diferenciada y solo comparable a las practicas de radiología convencional con equipos portatiles y/o en quirófano ( arco en C o similares).
Antes de comenzar debemos acotar que esta rama de la radiología, una de las de desarrollo mas pronunciado en los últimos años, tanto en su complejidad tecnológica como en los procedimientos terapéuticos que se realizan por estos medios. Este bagaje de novedades científicas tiene su correlato casi inmediato en la CANTIDAD de radiación recibida por los profesionales expuestos y los pacientes.
Por lo tanto los protocolos aquí señalados deberían ser seguidos lo mas minuciosamente posibles , ya que aquí las dosis recibidas son en algunas ocasiones hasta de diez veces superiores a las de radiología convencional, sin mencionar siquiera a Tomografía Computada y solo comparables a Medicina Nuclear.


Analizaremos un “protocolo” para este tipo de practicas, en diferentes ítems, que factores debemos cuidar o ajustar en lo relativo a Equipamiento, operadores, como será la dosimetría, todo con el objetivo final de reducir al máximo la exposición a radiaciones ionizantes de Pacientes y operadores.








· FACTORES DE EQUIPAMIENTO:
Aquí la tarea del técnico es secundaria ( en lo referente a radioproteccion).

1. GENERADOR DE ALTA FRECUENCIA.
2. UTILIZACION DE FLUOROSCOPIA PULSADA PROGRESIVA.
3. UTILIZACION DE FILTRACION ADICIONAL.
4. ADQUISICION EN CINE DIGITAL.
5. ULTIMA IMAGEN DE FLUOROSCOPIA FIJA(LIH).
6. MUESTRA AUTOMATICA DE LA ÚLTIMA ADQUISICION.
7. UTILIZACION DE CONTROL REMOTO.
La totalidad de estas características se pueden conjugar en : UN EQUIPO DIGITAL INTEGRAL.

· FACTORES DEPENDIENTES DEL OPERADOR:

1. ALEJARSE LO MÁS POSIBLE DEL FOCO EMISOR.
2. MANTENER EL IDI TAN CERCA DEL PACIENTE COMO SEA POSIBLE.
3. UTILIZACION DE COLIMACION PRIMARIA.
4. MINIMIZAR LA EXPOSICION AL PACIENTE.
5. LIMITAR TANTO EL NÚMERO COMO LA EXTENSION DE LAS ADQUISICIONES.
6. MINIMIZAR EL USO DE MAGNIFICACIONES.
7. UTILIZACION ADECUADA DE POLLERAS, BARRERAS O VENTANAS DE PROTECCION MOVILES.
8. ALEJARSE AL MENOS 50 CM DE LA SUPERFICIE DE ENTRADA DE LA RADIACION.
9. SELECCIONAR EL MAXIMO Kv POSIBLE, QUE PERMITA UN CONTRASTE ACEPTABLE.


· MANTENIMIENTO DEL SERVICIO.

1. REALIZAR INSPECCIONES PERIODICAS Y TEST DE LOS EQUIPOS RADIOLOGICOS.
2. INSPECCIONAR PERIODICAMENTE LOS ELEMENTOS DE PROTECCION, PARA DETECTAR EVENTUALES RUPTURAS.


· PROTECCION DE LOS OPERADORES.
1. UTILIZAR SIEMPRE DELANTAL PLOMADO (DE DOS PIEZAS PREFERENTEMENTE).
2. UTILIZAR PROTECTOR TIROEDEO.
3. UTILIZAR LENTES PLOMADOS.

· DOSIMETRIA.
1. UTILIZAR SIEMPRE DOSIMETRO( EN LO POSIBLE TLD)
2. EL ESQUEMA IDEAL ES DOS DOSIMETROS; 1 CUERPO ENTERO A LA ALTURA DEL CUELLO, EL OTRO EL MANO O MUNECA.
3. REVEER MENSUALMENTE LAS LECTURAS.

· EDUCACION:

1. ASEGURARSE QUE EL PERSONAL ESTA ADECUADAMENTE ENTRENADO EN RADIOPROTECCION ANTES DE EMPEZAR A TRABAJAR.
2. REALIZAR PERIODICOS CURSOS DE ENTRENAMIENTO.
